一、適用范圍

ZHMM 系列密集絕緣型母線槽適用于額定電壓 690V 以下，額定工作電流 100-5000A、頻率 50-60Hz 的輸配電系統。

二、結構性能

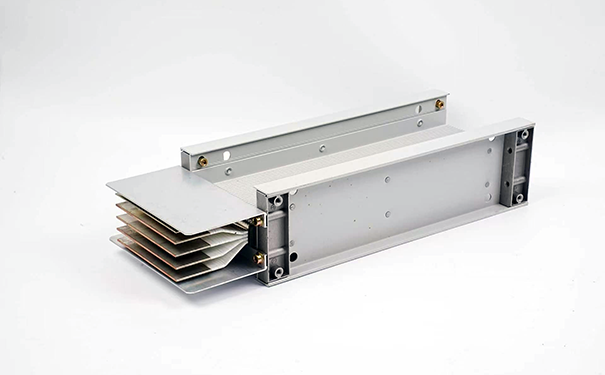

1、采用合理的 “三明治” 相線緊密疊壓結構設計，使母線槽外形更加緊湊、體積更小，并增加了母線系統的動熱穩定性，使母線具有阻抗低、電壓降低的優點，杜絕了發生火災時母線槽 “煙囪效應” 的形成?？蓱糜谑┕がF場的大跨距安裝。

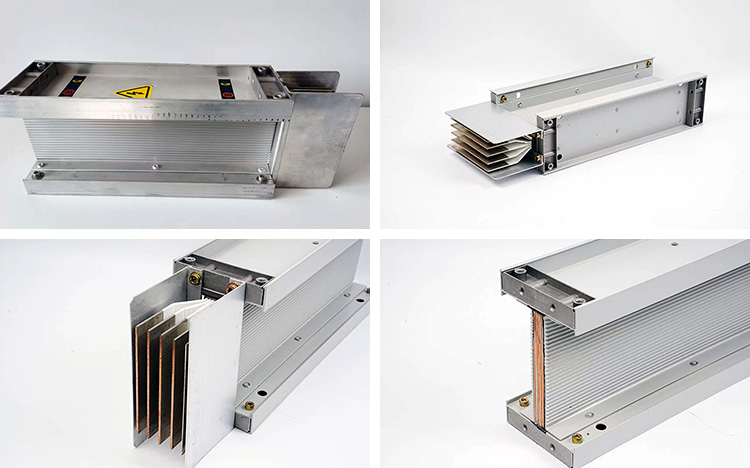

2、外殼采用模制電工用鋁型材與冷拉成型薄鋼型材混合組成（也可采用加強型全鋁合金型材結構）。該套外殼為輕質全封閉、不通風型，既擁有鋼質外殼的高輕度，又有鋁外殼良好的抗銹蝕性和較好的散熱性、接地性。其特殊的弱磁性鋁質側板，可削減大電流母線相間的渦流現象，降低母線導體因渦流而引起的發熱現象，能顯著增強母線排載流能力；并在外殼范圍內構成整體式接地系統，在發生大容量接地故障時，可有效地緩解母線 PE 接地排的壓力，以雙保險的形式組成第二條接地系統，保護整條母線槽系統的安全運行。

3、采用標準配置的單臂鎖緊避震連接器，連接可靠方便。

4、可方便地設置饋電插接口，上下兩面均可同時設置，且不降低其抗彎強度。饋電插接口的安全防護等級達 IP54（符合標準 IEC529）。每套插接口均設有特制的開合鎖定裝置，可防污物、防塵和防止誤操作，其材料為 ABS 工程塑料。

三、絕緣配置

ZHMM 系列密集絕緣型母線槽絕緣介質主要采用絕緣材料 — 聚酯薄膜（美國杜邦 Mylar），該材料具有較好的耐高溫性（在高溫中無有毒氣體釋出）、較高的介電性能，絕緣等級為 “B” 級。也可采用絕緣材料 “塑料王”— 聚四氟乙烯定向薄膜（SFM-3），該材料耐溫等級很高（-180℃~+250℃），單層耐壓 6000V，絕緣等級 “C” 級，絕緣老化壽命 50 年以上，為現行實用絕緣材料中性能好的產品。

四、主要技術參數

1、采用 “三明治” 密封結構設計，一般防護等級為 IP42，IP54，特殊要求可達 IP65。

2、母線系統能承受 3750V 的工頻耐壓，歷時 1min 無擊穿和閃絡現象。

3、母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。

五、母線截面示意圖及性能參數

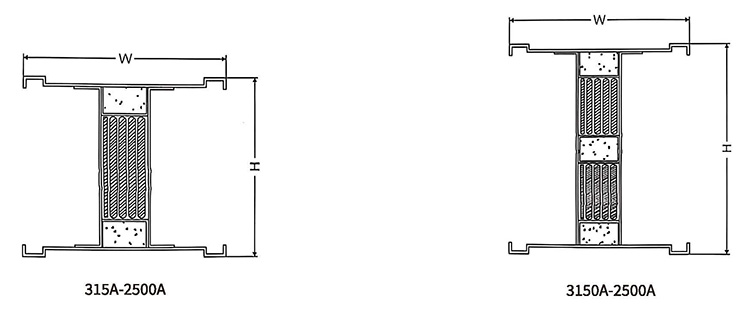

1、母線槽截面示意圖

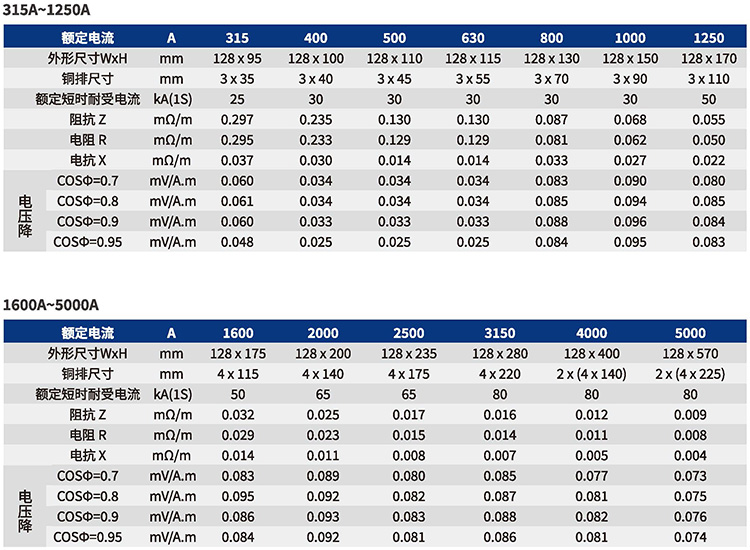

2、母線槽性能參數
