一、適用范圍

        ZHMN 系列耐火型母線槽適用于額定電壓 690V 以下，額定工作電流 50-5000A，頻率 50-60Hz 的輸配電系統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構件均達到國內先進水平。

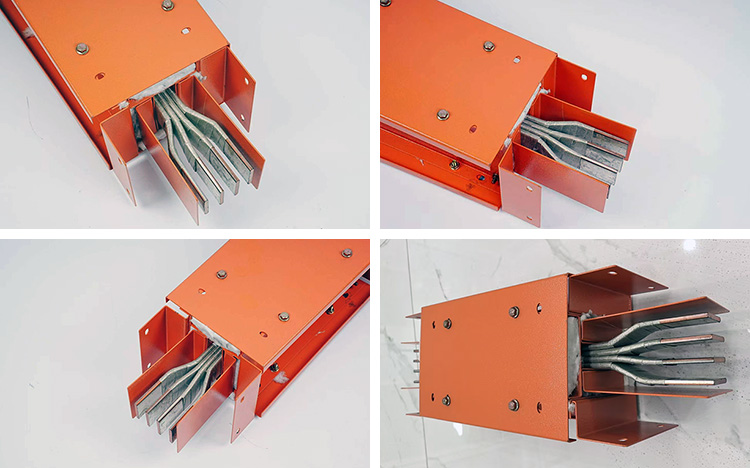

二、結構性能

        采用合理的 “三明治” 相線緊密疊壓結構設計，母線槽外形緊湊、體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。

        外殼采用拉成型薄型鋼材質組合成，其兩邊側板為我公司創新的雙層中空結構，通過密閉中空有效阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表面為鍍鋅加噴防火涂料（遇火時，涂料能迅速以幾何速度在母線表面膨脹，形成致密的炭化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）。

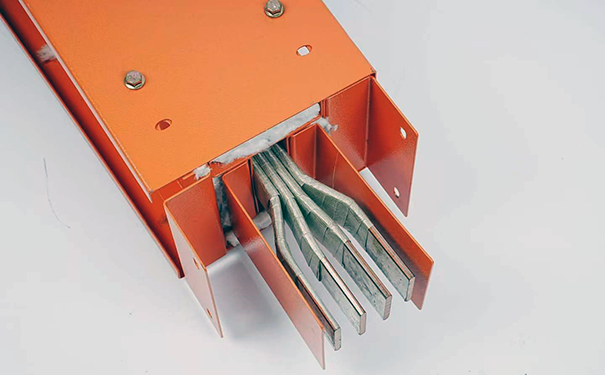

        接頭采用專用耐火型絕緣組件，連接可靠方便。

三、絕緣配置

        ZHMN 系列耐火型母線槽的絕緣介質主要采用絕緣支撐，選用氧化鋁耐高溫陶瓷件，可耐高溫達 1000℃。

        母線銅導體絕緣采用聚酰亞氨和耐高溫粉云母帶混合纏繞。（聚酰亞氨俗稱黃金帶，是電工行業先進的絕緣材料，具有較好的耐高溫和介電性能，介電強度 > 22000V，在高溫中無有毒氣體釋出；粉云母帶耐火溫度高達 960-1000℃/1.5 小時，參照 IEC371-3-8、GB 12666.6 耐火特性試驗達到 A 類要求。）

四、主要技術參數

        采用 “三明治” 密封結構，一般防護等級為 IP54。

        母線系統能承受 3750V 的工頻耐壓，歷時 1min 無擊穿和閃絡現象。

        母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。

        母線槽系統在火災發生后，燃燒溫度上升到 960℃時，仍然能夠維持正常運行。

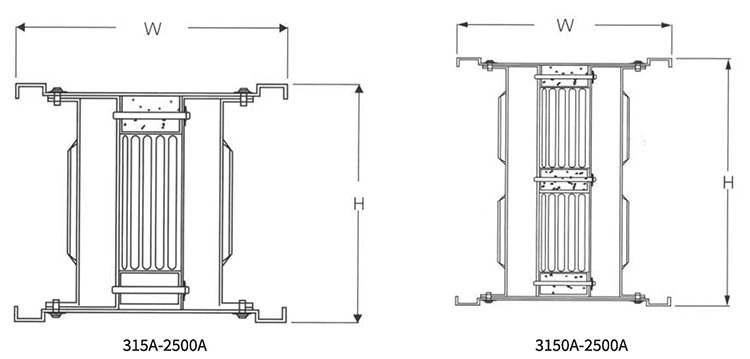

五、母線槽截面示意圖

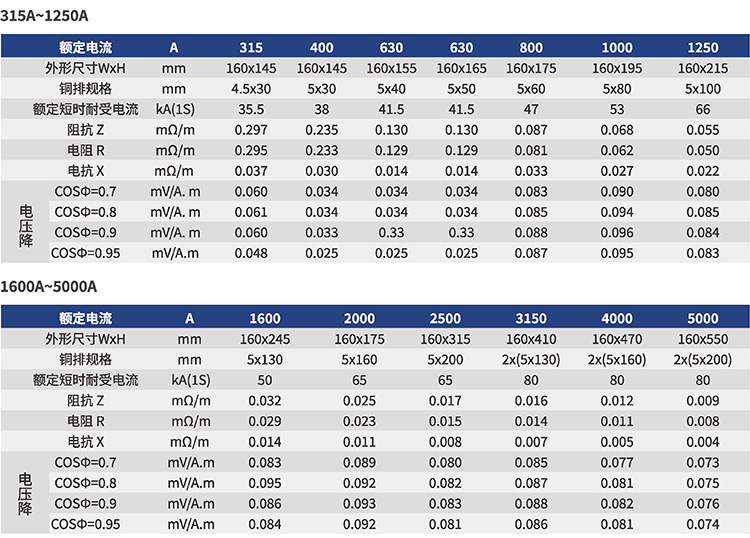

六、母線槽性能參數
