一、適用范圍

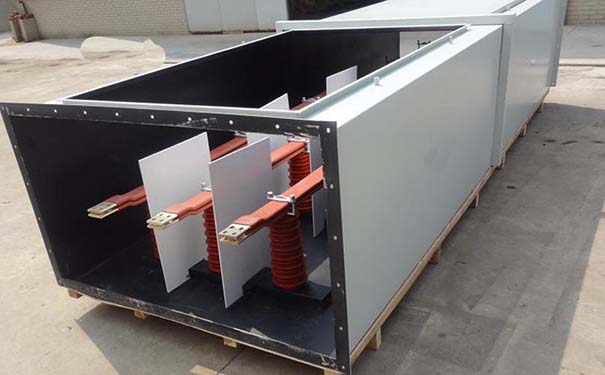

ZHMX 系列高壓共箱封閉型母線槽適用于額定電壓 3KV~35KV，額定工作電流 250A~5000A 的輸配電系統。主要用于變壓器至高壓配電盤之間的電氣連接，大型廠礦的供電系統，水電站、大型變電站、火電廠、鋼鐵公司、大型企業的自備電廠中，發電機至升壓變壓器之間的電氣連接。

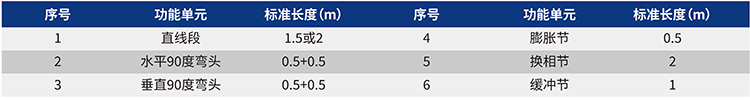

高壓共箱封閉型母線槽功能單元

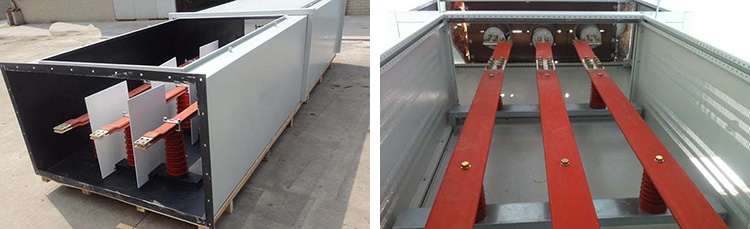

二、結構性能

1.外殼由非磁性鋁合金板（或弱磁鋼板）制作，維護工作量小，為全封閉、不通風型，具有抗腐蝕和好的散熱性、接地性。其非磁性鋁質材料，可大大降低因高壓電流引發的渦流發熱現象。

2.其特殊的法蘭口設計，使較大的母線箱體能夠靈活拼接，無需彎頭，從而使母線系統的設計、安裝能夠達到程度化、標準化。

3.每節母線一般在上部都合理的設有標準檢修孔（也可根據現場要求在側面設置檢修孔），檢修人員可由此檢修孔到母線槽內部的任何位置。檢修口處采用獨特的翻邊制作工藝和高要求的法蘭口滿焊技術，使母線外殼防護等級高達 IP54，在通常戶外環境下安裝，無需調整防護等級。

4.精致的制作工藝和合理的結構使母線制作后，表面光滑平整，達到戶外外殼無積水要求。母線底部疏水瀉放裝置，既能有效地疏瀉母線內部積水，又能阻擋灰塵及異物的進入。

5.合理化的內部支架設計，使每相母排之間擁有電氣間隙，而完全滿足客戶的要求。每節母線法蘭端頭處的接地端子設計，使母線系統安裝后，能夠擁有通暢的整體接地系統。

6.外殼表面噴涂無光漆，顏色可根據客戶要求選定。

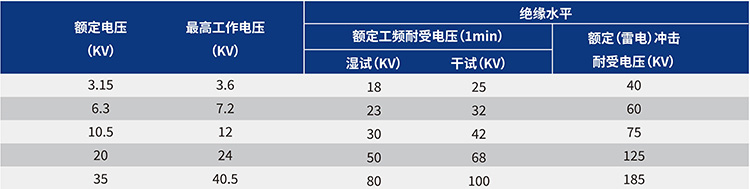

三、絕緣配置

ZHMX 系列高壓共箱封閉型母線槽的母線導體以空氣作為絕緣介質，根據不同的電壓等級，選用相應的絕緣電氣間隙 (mm)。

導體支持物為絕緣瓷瓶或硅橡膠復合支柱，可根據電壓等級、母排規格以及客戶對絕緣子機械載荷的要求進行選擇。

四、主要技術參數

1.工作額定電流：250A，400A，630A，800A，1000A，1250A，1600A，2000A，2500A，3150A，4000A，5000A，6300A。

2.工作頻率：50-60Hz，三相三線。

4.母線系統在長期接通額定電流工作時，允許溫度及溫升（環境溫度為 40℃時）。

五、母線截面示意及性能參數

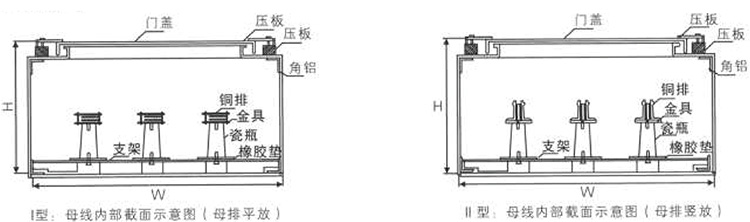

1 母線槽截面示意圖

I 型：母線內部截面示意圖（母排平放）

II 型：母線內部截面示意圖（母排豎放）

示意圖標注：門蓋、壓板、角鋁、銅排、金具、瓷瓶、橡膠墊、支架、尺寸 W（寬度）、H（高度）。

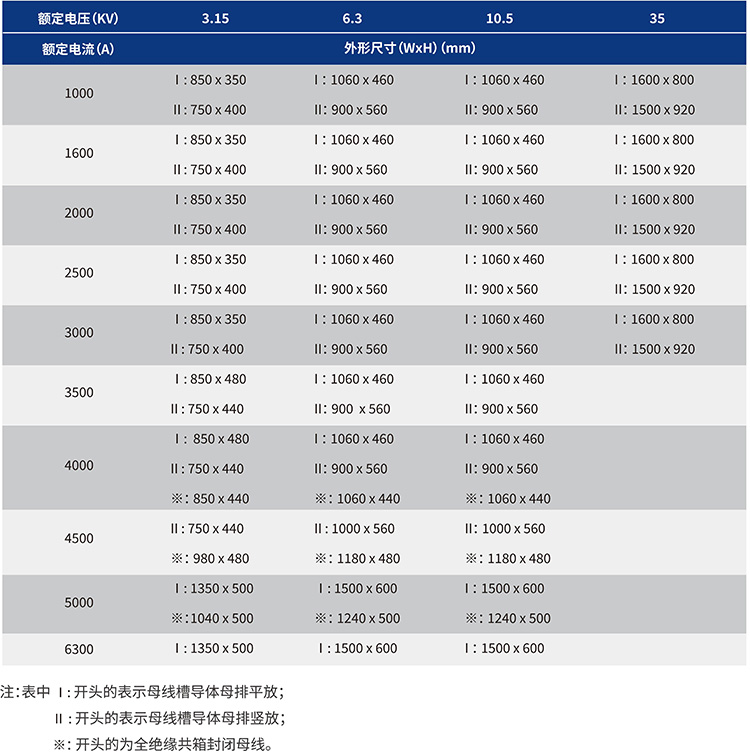

2.母線槽性能參數
