一、適用范圍

ZHMF 系列防水型母線槽適用于額定電壓 750V 以下，額定工作電流 250-7500A，頻率 50-60Hz 的輸配電系統。

二、結構性能

采用合理的 “三明治” 相線緊密疊壓結構設計，使母線槽外形更加緊湊、體積小，并增加了母線系統的動熱穩定性，使母線具有阻抗低、電壓降低的優點。

外殼采用不飽和聚酯樹脂加石棉等無機材料整體澆注而成，樹脂中添加光穩定劑和阻燃劑。也可以裝金屬鎧裝外殼，增加了母線系統的抗沖擊能力和使用壽命。

采用 “Y” 型專用防水性接頭，連接可靠方便。

三、絕緣配置

ZHMF 系列防水型母線槽絕緣介質主要采用絕緣材料 — 聚酰亞氨（聚酰亞氨俗稱黃金帶，是電工行業先進的絕緣材料，具有較好的耐高溫和介電性能，介電強度 > 22000V），絕緣等級為 H 級，絕緣老化壽命 50 年以上，為現行實用絕緣材料中性能佳的產品。

四、主要技術參數

防護等級為 IP68，可防止海浪沖擊以及長時間沉水安全使用；適用于戶外、水底及有腐蝕氣體的使用環境；母線槽一經正常安裝使用，無須維修保養。

母線槽系統能承受 3750V 的工頻耐壓，歷時 1min 無擊穿和閃絡現象。

母線槽系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。

母線槽系統在火災發生后，燃燒溫度上升到 960℃時，仍然能夠維持正常運行。

五、母線截面示意及性能參數

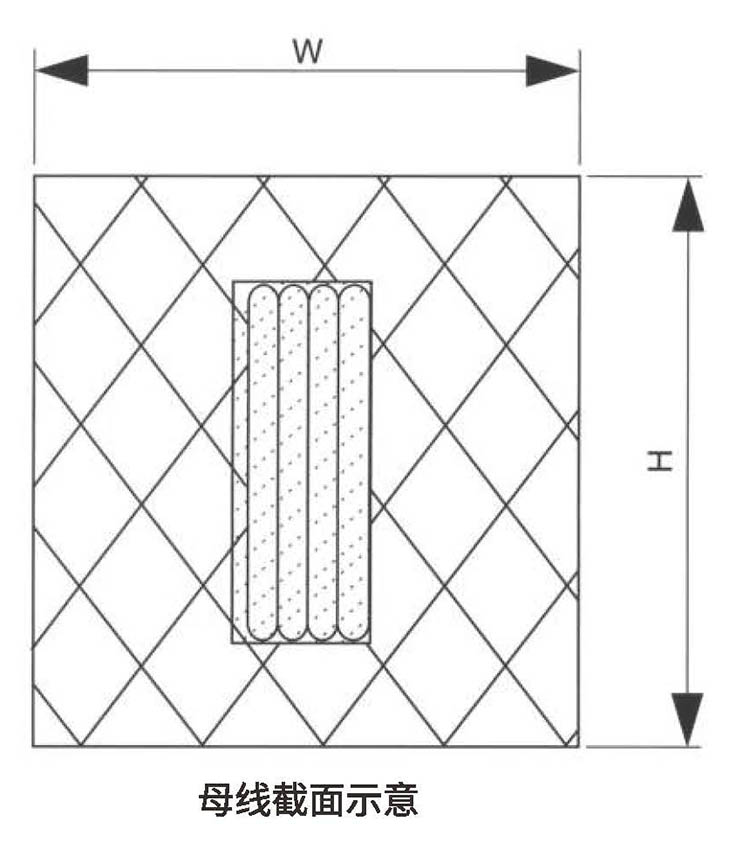

1、母線槽截面示意圖

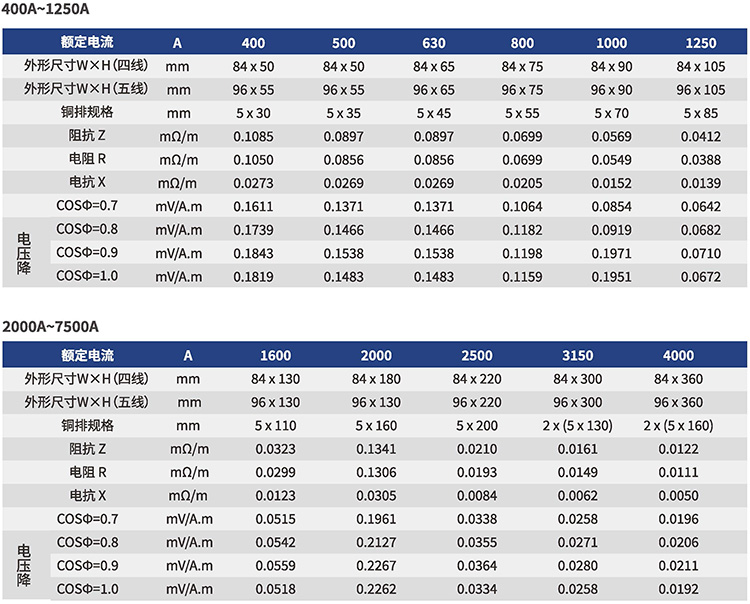

2、母線槽性能參數
